Ukoliko su vam potrebni konstruktivni detalji u tri dimenzije, ovo je pravi izvor za vas.

Poznavanje konstruktivnih detalja u arhitekturi i građevinarstvu veoma je važno za posao – posebno u fazi izvođenja.

Kako tačno izgleda veza zida od opeke sa, na primer, krovnom konstrukcijom ili sa prozorom krucijalno je pitanje da bi se izvedeni objekat u fazi eksploatacije pokazao kvalitetnim.

Ukoliko želite da se podsetite zidarskih detalja i da ih upotrebite u svojim 3D projektima, International Masonry Institute (IMI) podelio je na SketchUp Warehouseu konstruktivne veze koje su modelovane do najsitnijih detalja.

Fajlovi za SketchUp potpuno su besplatni za preuzimanje a mi vam ovom prilikom donosimo 12 najzanimljivijih. Celu kolekciju detalja možete videti na ovom linku.

Detalji zida s prozorom

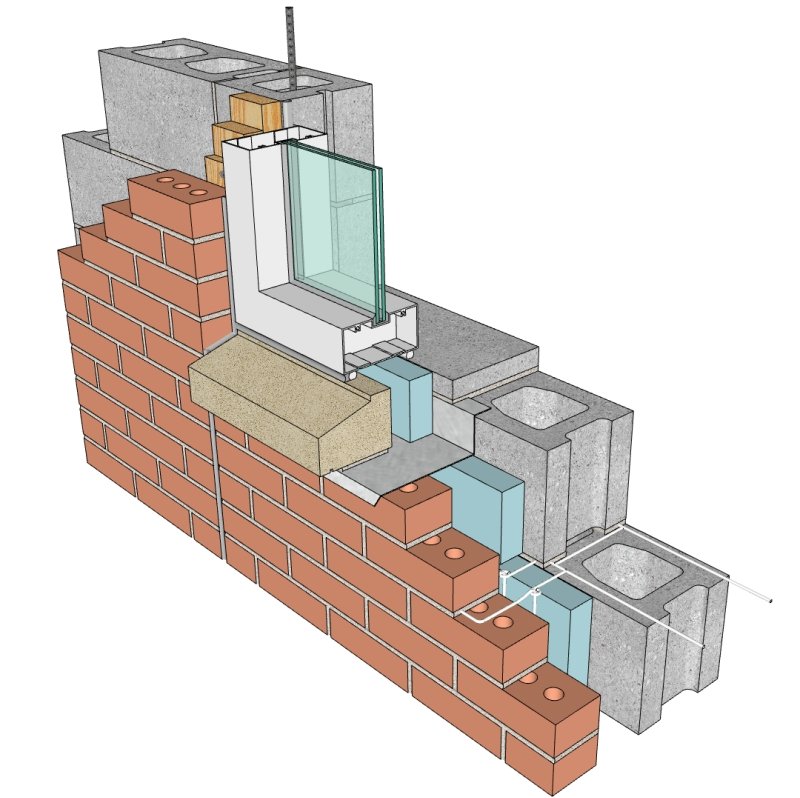

Klasičan primer zida od fasadne opeke sa blokom iznutra i izolacijom. Preuzmite fajl odavde.

Detalj prozora na zidu od blokova. Preuzimite fajl odavde.

Detalji zida

Spoj dva zida sa izolacijom i fasadnom opekom. Preuzmite 3D fajl odavde.

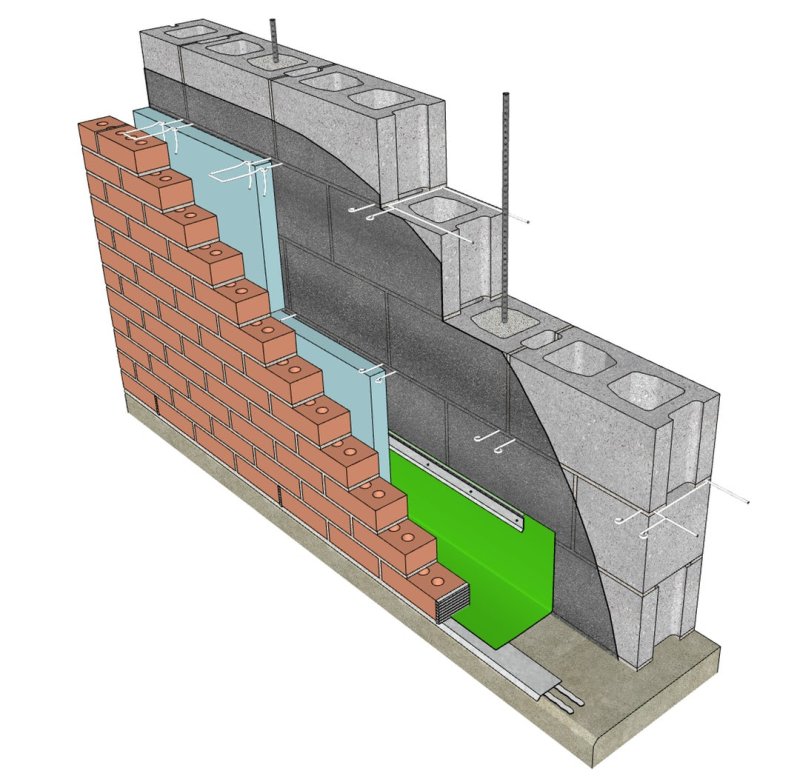

Izolovan zid od opeke i blokova. Preuzmite fajl odavde.

Detalji krova

Ravan krov. Preuzmite fajl odavde.

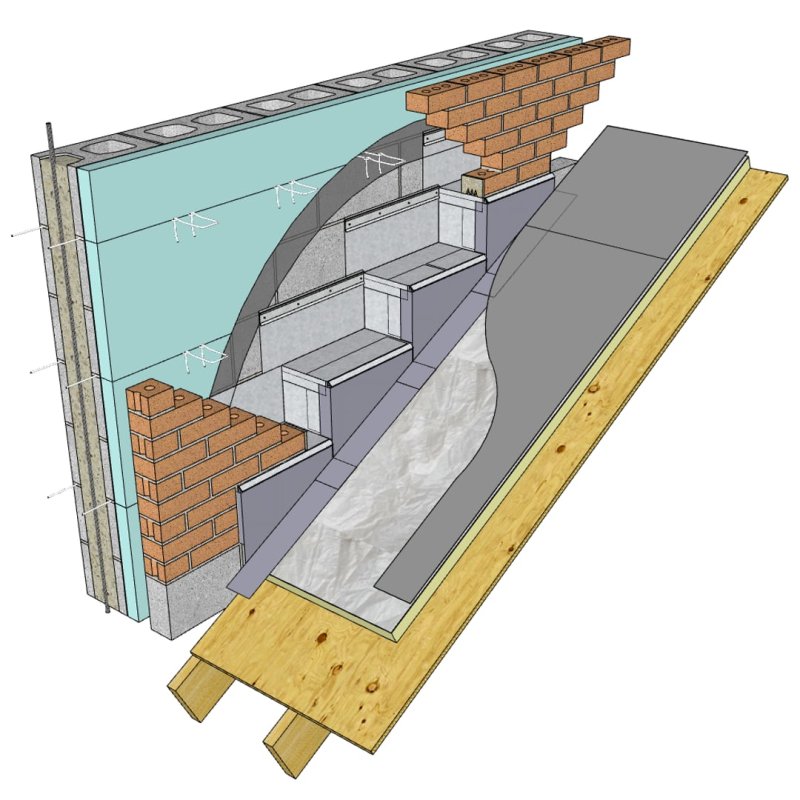

Kosi krov. Preuzimite fajl odavde.

Opšivanje ravnog krova. Preuzmite fajl odavde.

Detalji poda

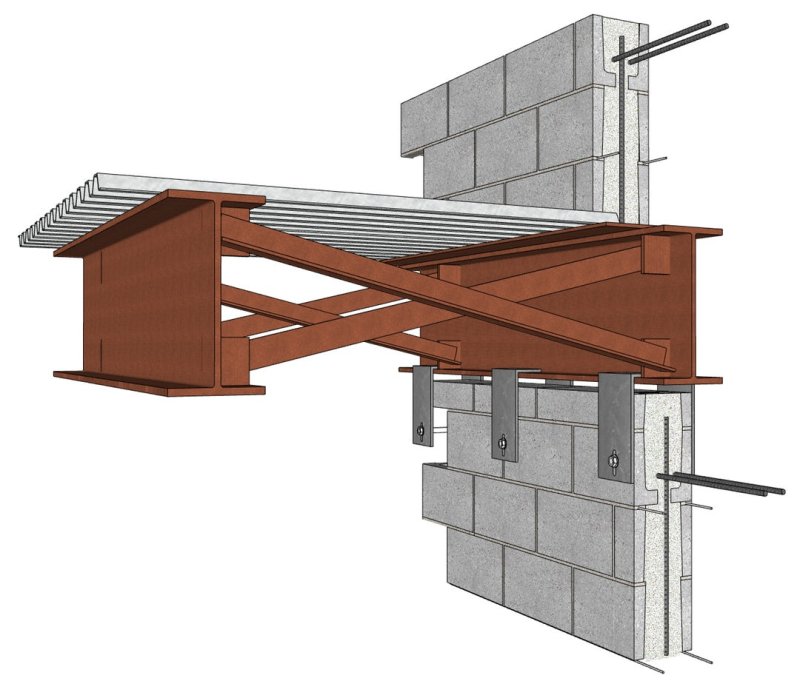

Veza bočno poduprte čelične konstrukcije i zida od blokova. Preuzmite fajl odavde.

Veza rešetke i zida od blokova. Preuzmite fajl odavde.

Hibridna veza zida i metalnog poda. Preuzmite fajl odavde.

Detalji odžaka

Odžak od opeke i veza sa krovom. Preuzmite fajl odavde.

Detalj zidanog kamina. Preuzmite fajl odavde.

Izvor, foto: Architizer
