Kako se jet groutingom od slabog tla prave betonski šipovi direktno na gradilištu
Osim toga što ne postoji „iskopani materijal“, kod „jet groutinga“ brzina ojačavanja tla neuporedivo je veća u odnosu na ostale tehnologije.
Rešenje ojačanja tla u fundiranju primenom “jet grouting” tehnologije u svetskim razmerama nije novo, ali u Srbiji jeste. U samom početku razvoja „jet grouting“ se koristio isključivo u funkciji poboljšanja mehaničkih karakteristika tla, to jest, ojačanja tla. Razvojem tehnike i preduzetim eksperimentalnim radom „jet grouting“ je u zadnjih desetak godina primenjivan u funkciji izrade kolona i ankera.
Osnovne karakteristike „jet groutinga“ je da se pod pritiskom od 500-600 bara u tlo injektira cementno mleko, koje se meša sa degradiranim tlom (usled velikog pritiska) i sa česticama tla (agregat) formira beton marke 5-20 MB.

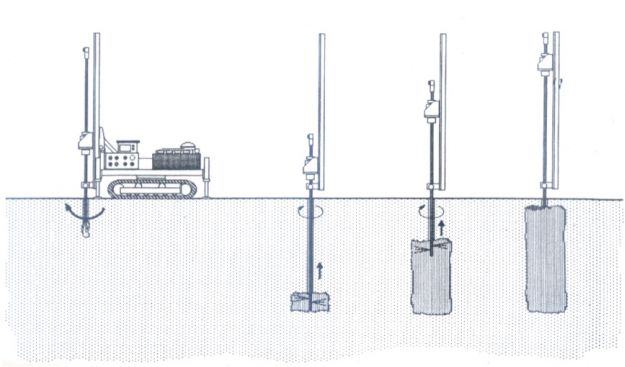

Izvođenje „jet groutinga“ kreće od bušenja do potrebne dubine. Najčešće se već i u fazi bušenja kroz alat za bušenje pušta voda pod pritiskom da bi se u izvesnoj meri degradiralo tlo što olakšava bušenje i poboljšava uslove za krajne injektiranje. Pri dostizanju zadate dubine (dubina kolone ili ankera) bušenja, kroz alat za bušenje se injektira cementno mleko i simultano rotira i podiže.
![](https://www.gradnja.rs/wp-content/uploads/2020/01/jet-grouting-01.jpg)
U tlo se injektira cementno mleko, koje se meša sa degradiranim tlom i sa česticama tla čime se formira beton marke 5-20 MB.
Karakteristike betonske kolone (geometrija i čvrstoća) su u direktnoj zavisnosti od pritiska injektiranja, vodocementnog faktora, prečnika brizgaljke, brzine izvlačenja i rotiranja alata kao i granulometrijskog sastava tla.
Prednost „jet grouting“ tehnologije u odnosu na ostale tehnologije bušenja i betoniranja su što se na površinu ne iznosi materijal, to jest, ne postoji „iskopani materijal“. Takođe, brzina izvođenja neuporedivo je veća u odnosu na ostale tehnologije bušenja jer je moguće izvesti od 200 do 300 metara kolona dnevno. Prednost ove tehnologije je i što bez obzira na vrstu tla bušotina se ne zacevljuje, a takođe prisustvo podzemne vode ne utiče na kvalitet radova.
Kod izvođenja ankera, metoda „jet grouting“ ima prednost u odnosu na izvođenje ankera klasičnim metodama bušenja i injektiranja, naročito ako se izvode u materijalima sa malim čvrstoćama na smicanje (glinama), jer se „jet groutingom“ dobijaju veća tela ankera (do 0,5 m prečnika) čime se povećavaju sile u ankerima i preko 100-120 tona.
Potrebna oprema za „jet grouting“ je silos za cement, mikserska jedinica, pumpa visokog pritiska, kompresor kao i hidraulička bušilica.
Široka primena “jet grouting” tehnologije

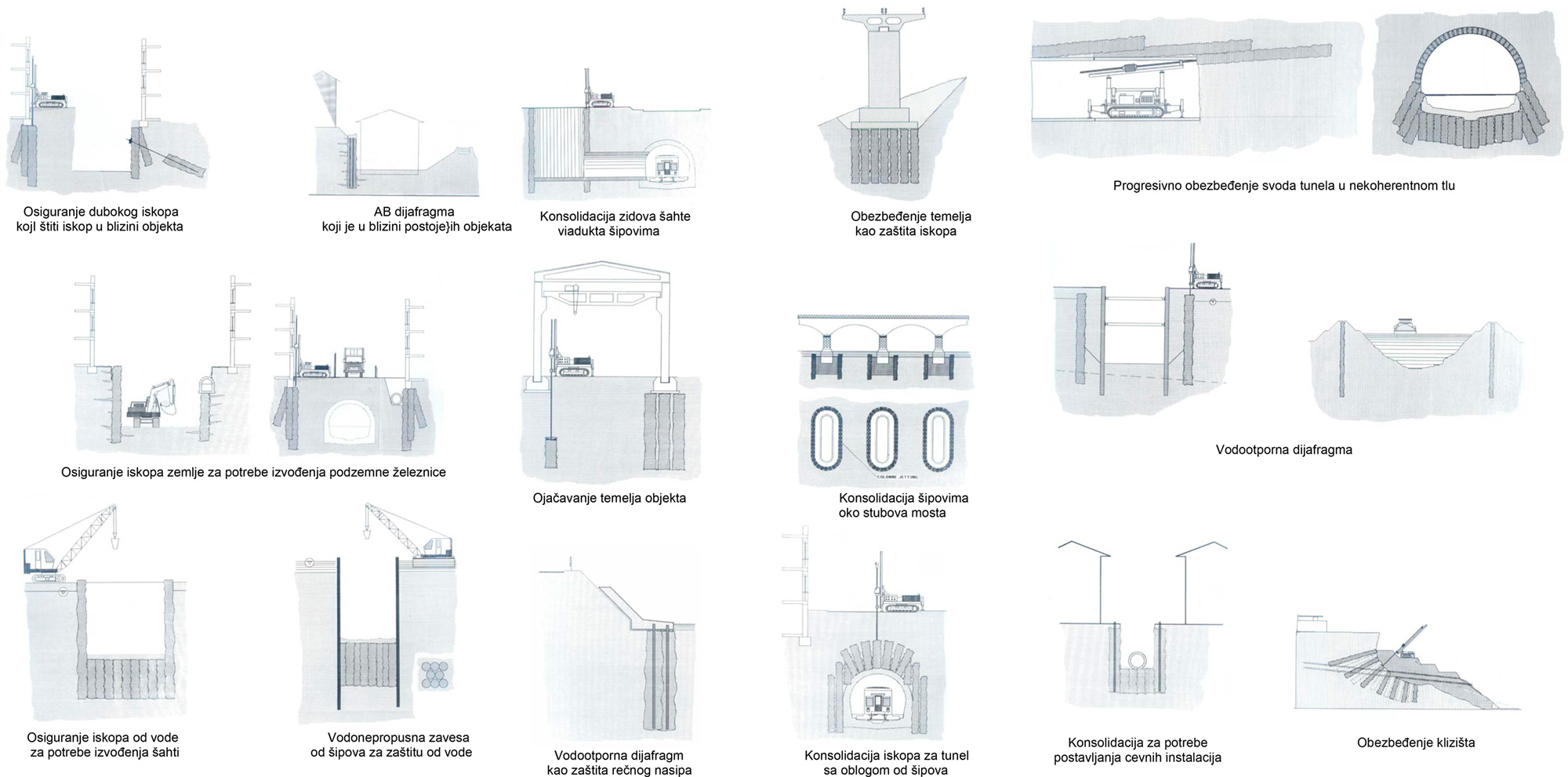

Primena “jet grouting” tehnologije je mnogobrojna a ona se posebno dobro pokazala kod osiguranja dubokog iskopa koji štiti iskop u blizini objekta, za izvođenje AB dijafragme koja je u blizini postojećih objekata, za osiguranje iskopa zemlje za potrebe izvođenja podzemne železnice, za obezbeđenje temelja kao zaštita iskopa ali i za vodootporne dijafragme ili obezbeđenje klizišta.
![](https://www.gradnja.rs/wp-content/uploads/2020/01/jet-grouting-primena-782x387.jpg)
Dobar primer iz domaće prakse

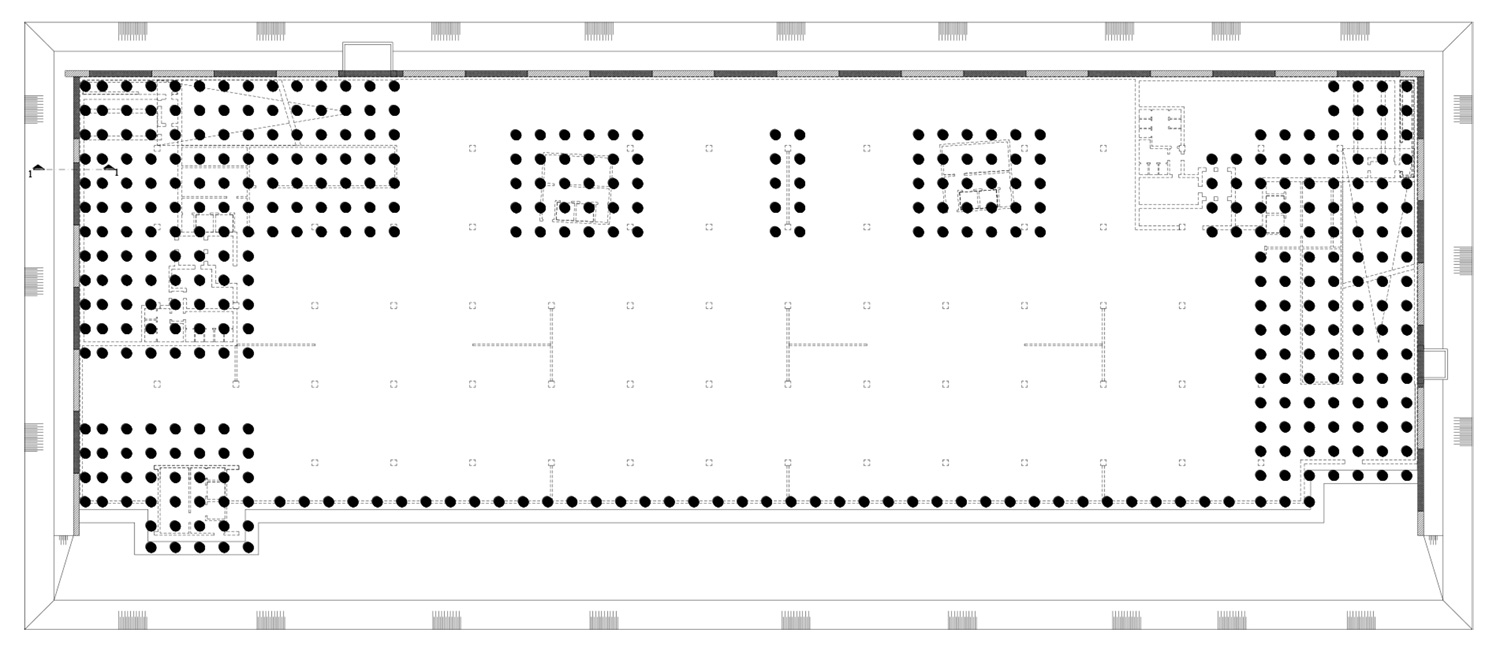

Ova tehnologija se posebno dobro pokazala na izvođenju stambenog naselja West 65 na Novom Beogradu gde je domaća kompanija Novkol primenila „jet grouting“ kod fundiranja u dubokoj temeljnoj jami u otežanim geološkim uslovima.
U ovakvim geološkim uslovima i sa velikim rasponima kontaktnog opterećenja ispod temeljne ploče, sračunata ukupna i neravnomerna sleganja nisu bila prihvatljiva. Zato su se projektanti David Mandić, Aleksandra Kiković i Miloš Hranisavljević odlučili za ojačanje tla primenom “jet grouting” tehnologije.
![](https://www.gradnja.rs/wp-content/uploads/2020/01/Jet-grouting-west-65-782x341.jpg)
Ispod jače opterećenih površina izvođene su bušotine po projektovanom rasporedu do potrebne dubine i vršilo se mlazno injektiranje tla cementnom emulzijom pod visokim pritiskom. Na taj način formirane se vertikalne kolone (kratki “šipovi”) u tlu koje se ojačava i opterećenje prenosi u dublje dobro nosive slojeve. Time je rasterećen temeljni kontakt i smanjeno je ukupno sleganje.
